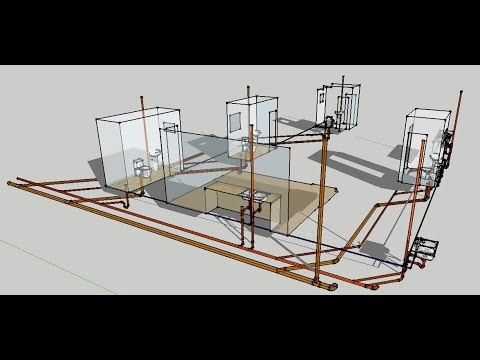

اليوم بننشر بعض اكواد التي تتعامل مع الغازات الطبيه
النظام الفرنسى AFNORيعتمد على ان يخرج الغاز من المحطة المركزية بضغط متوسط ( من 8 : 10 بار ) وبناء عليه تكون اقطار المواسير الخارجه من المحطة المركزية الى الادوار المختلفة ( العمود الصاعد ) لا يزيد قطرهاعن 16 مم معتمدا على انه وبفرض حدوث اى فاقد فى ضغط الغاز اثناء صعوده للادوار المختلفة لن يؤثر فى اى حال من الاحوال على ضغط التشغيل للاجهزة الذى يتم التحكم فيه بواسطة تركيب مخفض ثانوى على مداخل الادوار والاقسام المختلفة و مهمته تخفيض الضغط المتوسط الى ضغط التشغيل للاجهزة المختلفة وهو ضغط 4 بار وللمحافظة على هذا الضغط يتم تخفيض اقطار المواسير كلما تفرعت الى الاقسام المختلفة حتى نصل الى قطر 10 مم عند توصيل الشبكة الى مخرج الغاز كل ماسبق التحدث عنه لا يطبق على خط الشفط (خلخلة الهواء) حيث يحدد قطرها حسب قدرة ماكينة الشفط وعدد المخارج المركبة عليها ويمكن ان تبداء بقطر 54 مم فى المركز الطبيه الكبيرة علة ان تنتهى بقطر 10 مم.
اما عن النظام الانجليزى BS HTM 2022
فيكون ضغط الغاز الخارج من محطاته المركزية ضغط منخفض من 4 الى 4.5 بار وبناء عليه هو لا يتحمل اى فقد فى الضغط اذا طالت خطوط الغاز وتوزعت الى اكثر من مكان لذلك عند تصميم شبكة المواسير لهذا النظام يجب مراعاة الاتى: قطر الماسورة الخارجة من المحطة المركزية تكون باكبر قطر تسمح به هذه المحطة. فى حالة وجود ادوار مختلفة بعدد مخارج كبير يكون لكل دور خط غاز خاص به (اى لكل دور عمود صاعد منفصل) ويبدأ من المحطة المركزية الى كل دور على حدى وذلك لضمان صعود الغاز لكل دوردون فقد فى الضغوط وتدرج المواسير فى هذا النظام حتى تصل الى 12 مم عند التوصيل لمخرج الغاز.
اما عن النظام الالمانى DIN EN737
فيكون ضغط الغاز الخارج من محطاته المركزية ضغط منخفض من 5 الى 8 بار وبناء عليه هو لا يتحمل اى فقد فى الضغط اذا طالت خطوط الغاز وتوزعت الى اكثر من مكان لذلك عند تصميم شبكة المواسير لهذا النظام يجب مراعاة الاتى: قطر الماسورة الخارجة من المحطة المركزية تكون باكبر قطر تسمح به هذه المحطة. فى حالة وجود ادوار مختلفة بعدد مخارج كبير يكون لكل دور خط غاز خاص به (اى لكل دور عمود صاعد منفصل) ويبدأ من المحطة المركزية الى كل دور على حدى وذلك لضمان صعود الغاز لكل دوردون فقد فى الضغوط وتدرج المواسير فى هذا النظام حتى تصل الى 12 مم عند التوصيل لمخرج الغاز ولا يحتاج لمخفض ضغط الان المواسير تنخفض أقطارها تدريجيا فى النظام الالمانى.
فيكون ضغط الغاز الخارج من محطاته المركزية ضغط منخفض من 5 الى 8 بار وبناء عليه هو لا يتحمل اى فقد فى الضغط اذا طالت خطوط الغاز وتوزعت الى اكثر من مكان لذلك عند تصميم شبكة المواسير لهذا النظام يجب مراعاة الاتى: قطر الماسورة الخارجة من المحطة المركزية تكون باكبر قطر تسمح به هذه المحطة. فى حالة وجود ادوار مختلفة بعدد مخارج كبير يكون لكل دور خط غاز خاص به (اى لكل دور عمود صاعد منفصل) ويبدأ من المحطة المركزية الى كل دور على حدى وذلك لضمان صعود الغاز لكل دوردون فقد فى الضغوط وتدرج المواسير فى هذا النظام حتى تصل الى 12 مم عند التوصيل لمخرج الغاز ولا يحتاج لمخفض ضغط الان المواسير تنخفض أقطارها تدريجيا فى النظام الالمانى.
اولا الكود البريطاني
ثانيا الكود الامريكي
